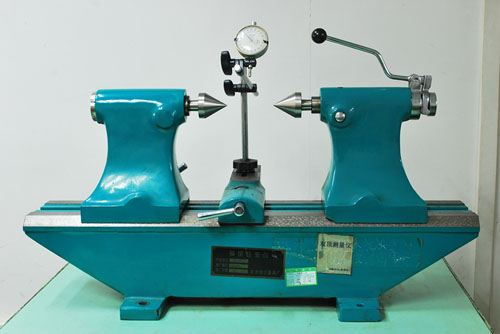

齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差，同時也可以用于測量回轉類零件的徑向跳動誤差。

齒輪跳動儀測定齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的最大接觸，為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量時進行。

附件部分：

1.直角杠桿:供測端面跳動。

2.扳手:供裝拆側頭。

3.球形測量頭:供直角和水平杠桿用。

4.接頭:供接長圓錐測量頭。

5.圓錐測量頭:供測200壓力家，模數1-6mm齒輪。

6.千分表球形測量頭:供測圓柱或圓錐徑向跳動。

7.水平杠桿:供測內齒和齒輪及內孔徑向跳動。

使用直角和水平杠桿時，可用螺桿22將其固定在測量支架8上。
